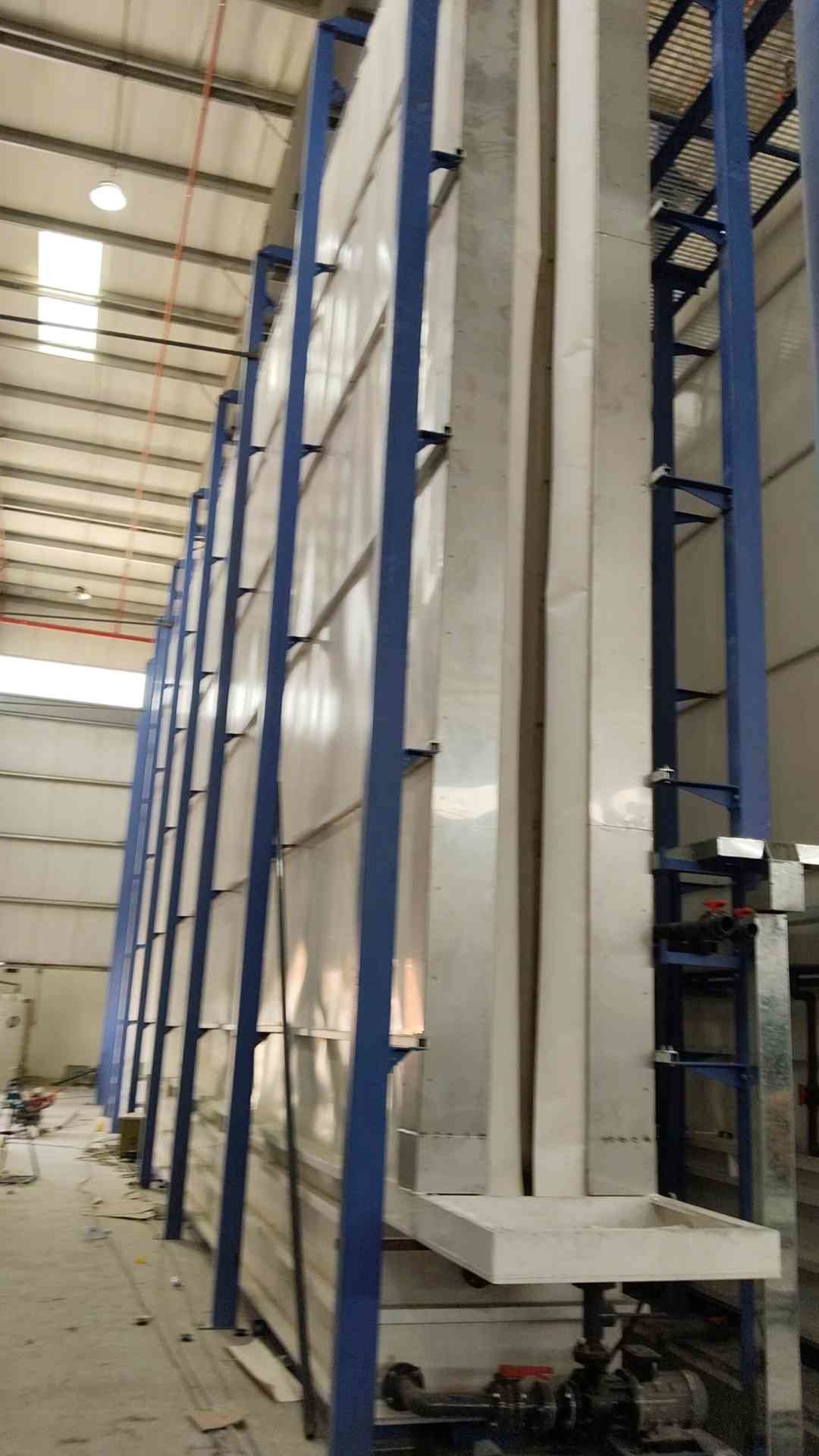

Esta propuesta está diseñada para la línea vertical de recubrimiento en polvo de perfiles de aluminio

1Datos de diseño

1) Material de recubrimiento: Perfil de aluminio

2) Descripción técnica:Carga, pretratamiento, secado, recubrimiento en polvo, curado, descarga.

3) especificaciones del perfil de recubrimiento:

4) Tamaño máximo del perfil: 100 mm × 200 mm × 7000 mm

5) Peso máximo del perfil: 30 kg

6) Peso estándar: 3,5 kg

7) Superficie estándar del perfil: 400 m²- ¿Qué quieres decir?

2"Aprovisionamiento energético
1) Fuente de alimentación

2) Tensión monofásica: 220V+10%

3) Tensión trifásica: 380V+10%

4) Frecuencia: 50 Hz

5) Línea de grupo de equipos y línea cero

6) Gas natural

3Aire comprimido

1) Presión: 7,0 bar

2) Flujo máximo de vapor: 1,3 g/nm³

3) Contenido máximo de aceite: 0,01 ppm

4) Flujo máximo del aire comprimido: 8 m³/min

4"Agua industrial requerida

1) Presión: 3+0.2bar

2) Flujo: 5 m³/h

5, polvo

1) Características del polvo:LEL ≥ 40 g/Nm³

6Capacidad de producción

1) Velocidad de la cadena de transporte: 1,2 m/minuto

2) Total de piezas de recubrimiento por hora: 1200 mm/minuto÷150 mm/pcs×60minutos=480 pcs/h

3) Peso total por hora: 480pcs × 3,5kg/pcs = 1,68t/h

4) Capacidad diaria: 1,68 toneladas x 16 horas/día = 26,8 toneladas/día

5) Capacidad mensual: 26,8 toneladas/día × 25 días/mes= 670 toneladas/mes

Características:
1"Línea de recubrimiento de polvo vertical automático para el equipo de tratamiento de superficie de perfiles de aluminio. Ahorrar gas y energía, ahorrar espacio.

Alta calidad, alta productividad, recubrimiento suave y duradero.

2Componente principal:Revestimiento en polvo Sistema de transporte colgante,Sistema de carga y descarga,Pretratamiento,Forno de secado,Pulveras

cámara de recubrimiento y sistema de reciclaje,horno de curado,sistema de control eléctrico,pistolas de recubrimiento de polvo,centro de suministro de polvo,compresor de aire,

Sistema de máquina de agua y así sucesivamente.

3Proceso ordinario de recubrimiento en polvo:Descarga-Locado-Preengrasado-Degrasado-Locado-Locado-Puro

Se trata de un proceso de extracción de agua, de passificación, de enjuague, de secado puro, de recubrimiento en polvo, de curado, de descarga.


Los procedimientos operativos para la fumigación vertical de polvo son los siguientes:

1Para la pulverización de perfiles, el pretratamiento es extremadamente importante. Una capa de película de óxido natural se forma en la superficie del perfil extrudido con ciertas manchas de aceite y demás,que deben limpiarse mediante tratamiento químico antes de la fumigación.

2, Proceso de preprocesamientoSkim --- [ 1,5-5 minutos ] --- lavado [0,5-1 minuto ]--- lavado [0,5-1 minuto ]--- ajuste de la superficie ácida [1,5-5 minutos - -- lavado [0,5-1 minuto ]--- lavado [ 0,5]5-1 minuto ]--- afilar [0.5-2 minutos ]--- lavado [ 0.5 --1 minutos ]-- lavado con agua pura [1 - 2 minutos].

3Objetivo de desengrasamiento:El objetivo del tratamiento de desengrasamiento es eliminar la mancha de aceite en la superficie del perfil y garantizar la limpieza de la superficie cuando el perfil entra en el tanque de cromo.

4Parámetros del proceso de desengrasamiento del tanque:Durante la producción, analizar la concentración del líquido del tanque de ácido libre cada dos horas, ajustar el líquido del tanque de acuerdo con los resultados del análisis,y limpiar la superficie del líquido del tanque de vez en cuando sin cambiar el líquido del tanque.

5, Acid Surface Conditioning Purpose:El objetivo principal del tratamiento ácido de la superficie es eliminar aún más el aceite del perfil, de modo que la superficie del perfil exponga una matriz fresca,para facilitar la reacción de cromado suaveSe analizará la concentración de la solución de baño cada dos horas y se ajustará de acuerdo con los resultados del análisis.el líquido del baño no necesita ser reemplazado y puede usarse durante mucho tiempo.

6, Propósito del tanque de cromo:Es muy importante para el tanque de cromo de pulverización de aluminio. La superficie del perfil cromado formará un revestimiento de conversión química amarillo claro.Resistencia a las condiciones meteorológicas de los perfiles rociados.Analise la anomalía del líquido del baño cada dos horas y haga ajustes de acuerdo con los resultados del análisis.y el líquido del baño se repone de vez en cuando.

7Los perfiles cromados entran en el horno de secado para secar la superficie.de lo contrario, la calidad de la adhesión entre el recubrimiento y los perfiles se verá afectada..

8, Los perfiles secos entran en la cabina de pulverización a una velocidad de cadena de 1 ¢ 2,5 / m para la pulverización ((La velocidad de la cadena se puede ajustar de acuerdo con las necesidades del cliente).

9, A través de la presión de aire limpio y filtrado [7-8 kg], el polvo se rocía uniformemente sobre las piezas de trabajo con la pistola de polvo electrostática;el voltaje electrostático de 45-90kw y el correspondiente sistema de suministro de polvo y parámetros para garantizar que el recubrimiento alcance el conjunto de requisitos del proceso, el proceso de pulverización se ha completado.

10La temperatura de curado debe estar entre [195-215 grados] y el tiempo de curado debe estar entre [15-25 minutos].

11, los perfiles que han sido curados y liberados se calientan en su conjunto. No toque la superficie de los perfiles con las manos desnudas. Después de enfriarse, pueden retirarse del estante.Después de quitar el estante, compruebe los productos rociados. La superficie debe ser lisa y el recubrimiento debe ser uniforme.y luego se puede empacar después de pasar la inspección de calidad profesional.
