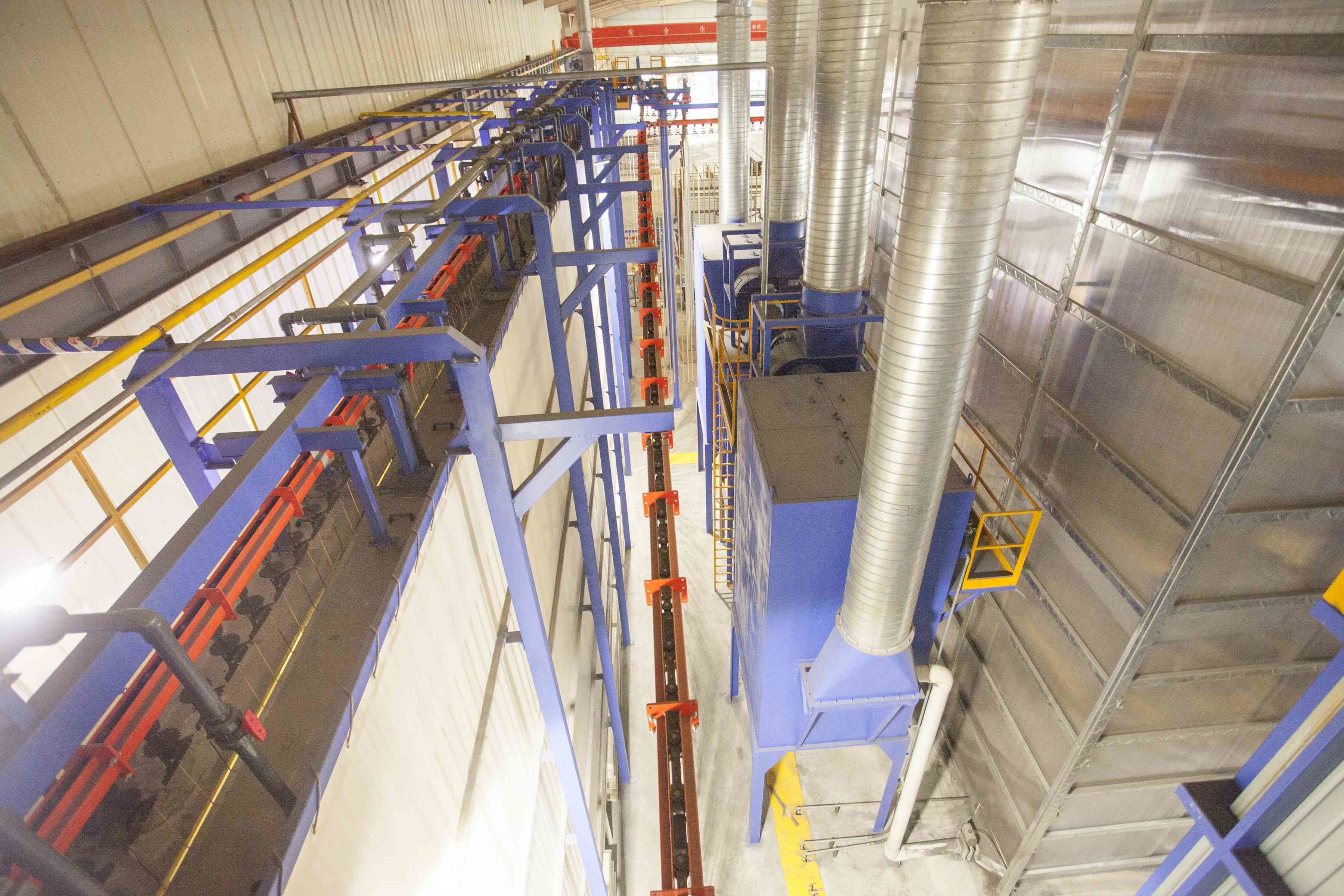

Línea de recubrimiento de polvo vertical para el perfil de aleación de aluminio

Línea de recubrimiento vertical de polvo de la cabina de rociado de metal SUS de perfil de aleación de aluminio

Centro de alimentación de polvo con pretratamiento en túnel de rociado
Línea vertical de recubrimiento en polvo con el mejor equipo de tratamiento de superficie
Esta propuesta está concebida para la línea vertical de recubrimiento en polvo de perfiles de aluminio

1Datos de diseño
A. Material de recubrimiento: perfil de aluminio
B. Descripción técnica:carga, pretratamiento, secado, recubrimiento en polvo, curado, descarga.
C, especificaciones del perfil de recubrimiento:
a) Tamaño máximo del perfil: 100 mm × 200 mm × L7000 mm
b,Peso máximo del perfil: 30 kg
c,Peso estándar: 3,5 kg
d,Zona de superficie estándar del perfil: 400 m2/T

2Suministro energético
A. Fuente de alimentación
Válvulas de transmisión:
Válvulas de tensión de tres fases: 380V+10%
Frecuencia: 50 Hz
Línea de grupo de equipos y línea cero
B,gas natural

3. aire comprimido
A,presión: 7,0 bar
B,Flujo máximo de vapor: 1,3 g/nm3
C,contenido máximo de aceite: 0,01 ppm
D,Flujo máximo del aire comprimido: 8m3/min

4- Necesidad de agua industrial
A,Presión: 3 + 0,2 bar
B,flujo: 5 m3/h

5. Polvo
A. Característica del polvo: LEL ≥ 40 g/Nm3

6Capacidad de producción
Velocidad de la cadena de transporte: 1,2 m/minuto
El valor de las emisiones de CO2 de las instalaciones de recubrimiento se calculará en función de las emisiones de CO2 de las instalaciones de recubrimiento.
Peso total por hora: 480pcs × 3,5kg/pcs = 1,68t/h
Capacidad diaria: 1,68 toneladas x 16 horas/día = 26,8 toneladas/día
Capacidad mensual: 26,8 toneladas/día × 25 días/mes= 670 toneladas/mes

Característica:Línea de recubrimiento automático vertical de polvo para equipos de tratamiento de superficie de perfiles de aluminio.Ahorrar gas y energía, ahorrar espacio.Alta calidad, alta productividad, recubrimiento suave y duradero.

Componente principal:Revestimiento de polvo Sistema de transportador colgante,Sistema de carga y descarga,Pre-tratamiento,Forno de secado,Cámara de recubrimiento de polvo y sistema de reciclaje,Forno de curado,Sistema de control eléctrico,Armas de recubrimiento de polvoCentro de suministro de pólvora, compresor de aire, sistema de máquina de agua DI y así sucesivamente.

Proceso ordinario de recubrimiento en polvo:Descarga-Llavado-Preengrasado-Degrasado-Lavado-Lavado-Agua pura-Pasivación-Lavado-Secado-Puro-Lavado en polvo-Curado-Descarga.

Los procedimientos operativos para la fumigación vertical de polvo son los siguientes:

1Para la pulverización de perfiles, el pretratamiento es extremadamente importante. Una capa de película de óxido natural se forma en la superficie del perfil extrudido con ciertas manchas de aceite y demás,que deben limpiarse mediante tratamiento químico antes de la fumigación.

2Proceso de pre-procesamientoSkim --- [ 1,5-5 minutos ] --- lavado [0,5-1 minuto ]--- lavado [0,5-1 minuto ]--- ajuste de la superficie ácida [1,5-5 minutos - -- lavado [0,5-1 minuto ]--- lavado [ 0,5]5-1 minuto ]--- afilar [0.5-2 minutos ]--- lavado [ 0.5 --1 minutos ]-- lavado con agua pura [1 - 2 minutos].

3Objetivo de desengrasamiento:El tratamiento de desengrasamiento tiene por objeto eliminar la mancha de aceite en la superficie del perfil y garantizar la limpieza de la superficie cuando el perfil entra en el depósito de cromo.

4"Parámetros del proceso de desengrasamiento del tanque:Durante la producción, analizar la concentración del líquido del tanque de ácido libre cada dos horas, ajustar el líquido del tanque de acuerdo con los resultados del análisis,y limpiar la superficie del líquido del tanque de vez en cuando sin cambiar el líquido del tanque.

5"Propósito del acondicionamiento ácido de la superficie:El objetivo principal del tratamiento ácido de la superficie es eliminar aún más el aceite del perfil, de modo que la superficie del perfil exponga una matriz fresca,para facilitar la reacción de cromado suaveSe analizará la concentración de la solución de baño cada dos horas y se ajustará de acuerdo con los resultados del análisis.el líquido del baño no necesita ser reemplazado y puede usarse durante mucho tiempo.

6"Función del depósito de cromo:Es muy importante para el depósito de cromo de aluminio. La superficie del perfil cromado formará un revestimiento de conversión química amarillo claro.Resistencia a las condiciones meteorológicas de los perfiles rociados.Analise la anomalía del líquido del baño cada dos horas y haga ajustes de acuerdo con los resultados del análisis.y el líquido del baño se repone de vez en cuando.

7Los perfiles cromados entran en el horno de secado para secar la superficie.

Preguntas frecuentes

1¿ Qué podemos ofrecerle si está interesado en su equipo?
A. El material/tamaño máximo/peso máximo de sus piezas.
B. ¿Cuál es el rendimiento esperado de este equipo (8 horas/día, o 30 días/mes)?
C. El espacio disponible en el taller en el que planea colocar este conjunto de equipos (en LxWxH).
D. ¿Qué combustible prefiere utilizar para su sistema de calefacción: eléctrico, gas, GLP, diesel u otros?

2¿ Cómo instalar el equipo después de comprar su equipo?
R. Proporcionaremos documentos de instalación, dibujo de montaje 3D o video de instalación para guiar el trabajo de instalación.
B. Nuestro ingeniero guiará la instalación y depuración del equipo en línea.
C. Podemos organizar instaladores en su fábrica para guiar el trabajo de instalación si es necesario, este servicio es gratuito.
D. Después de la depuración, proporcionará una formación completa y realizará un seguimiento regular del uso del equipo.

3¿Cómo se hace el servicio postventa de su empresa?
A. 1 año de garantía de las piezas, las piezas incluyen principalmente ventiladores, quemadores, componentes eléctricos del gabinete de control, estructura metálica, paneles de pared, etc.,excepto en el caso de daños causados por el hombre.
B. Siempre que haya estado utilizando nuestro equipo, nuestro soporte técnico siempre estará en línea

Espero que nuestra cálida compañía pueda conocerte amigablemente y traerte una experiencia diferente.
